Компенсация вибраций (Input Shaping): как это работает

0 отзывов

Вы когда-нибудь замечали на своих 3D-моделях мелкую рябь или «эхо» после острых углов и других резких элементов? Этот дефект, известный как ringing или ghosting, особенно проявляется на высоких скоростях печати и может серьезно испортить внешний вид изделия. Для владельца скоростного принтера, каким является Anycubic Kobra 3, эта проблема особенно актуальна. Технология компенсации вибраций, или Input Shaping, — это встроенное решение, которое позволяет вашему Kobra 3 печатать быстро, не жертвуя при этом качеством поверхности. В этой статье мы подробно разберем, как работает эта магия и как правильно ее использовать.

Что такое вибрации и почему они возникают?

В основе любого FDM 3D-принтера лежит движение. Печатающая голова и рабочий стол (в зависимости от кинематики) постоянно меняют направление и скорость. Согласно законам физики, любое ускорение или торможение массивного объекта вызывает инерционные силы. На принтере Anycubic Kobra 3 печатающая голова (ось X) и стол (ось Y) имеют определенный вес. Когда они резко стартуют или останавливаются, энергия движения передается на раму принтера, ремни и другие компоненты, заставляя их вибрировать, подобно струне гитары. Эти колебания, даже если они незаметны глазу, передаются на сопло, которое в этот момент продолжает выдавливать пластик. В результате на поверхности модели появляются артефакты, повторяющие контуры объекта — та самая рябь.

Принцип работы Input Shaping (компенсации резонанса)

Технология Input Shaping — это умный программный алгоритм, который борется не с последствиями вибраций, а с их первопричиной. Вместо того чтобы просто дать команду на резкое перемещение из точки А в точку Б, прошивка принтера (основанная на Klipper) формирует более сложную последовательность движений. Представьте, что вы раскачиваете качели. Чтобы их остановить, вы инстинктивно делаете короткий толчок в противофазе. Input Shaping работает по схожему принципу:

Измерение резонанса: Сначала принтер должен определить свои собственные резонансные частоты — то есть, на каких частотах его конструкция вибрирует сильнее всего. Для этого на Anycubic Kobra 3 используется специальный датчик-акселерометр, который временно крепится на печатающую голову.
Процесс калибровки: При запуске калибровки принтер начинает выполнять серию быстрых тестовых движений по осям X и Y. Акселерометр в это время точно измеряет возникающие вибрации.
Анализ и расчет: Прошивка анализирует полученные данные и определяет пиковые частоты резонанса для каждой оси.
Генерация контр-импульсов: Зная «слабые места» своей механики, принтер во время печати начинает корректировать команды для моторов. Он добавляет крошечные, точно рассчитанные по времени и амплитуде контр-движения, которые гасят возникающие вибрации в самом их зародыше.

В результате, печатающая голова движется плавно, без остаточных колебаний, даже при очень высоких ускорениях. Это позволяет Anycubic Kobra 3 сохранять чистоту поверхностей на скоростях, которые для принтеров без этой технологии были бы недостижимы.

Как запустить калибровку на Anycubic Kobra 3

Одно из главных преимуществ Kobra 3 — автоматизация этого процесса. Вам не нужно вручную редактировать файлы конфигурации. Процесс выглядит так:

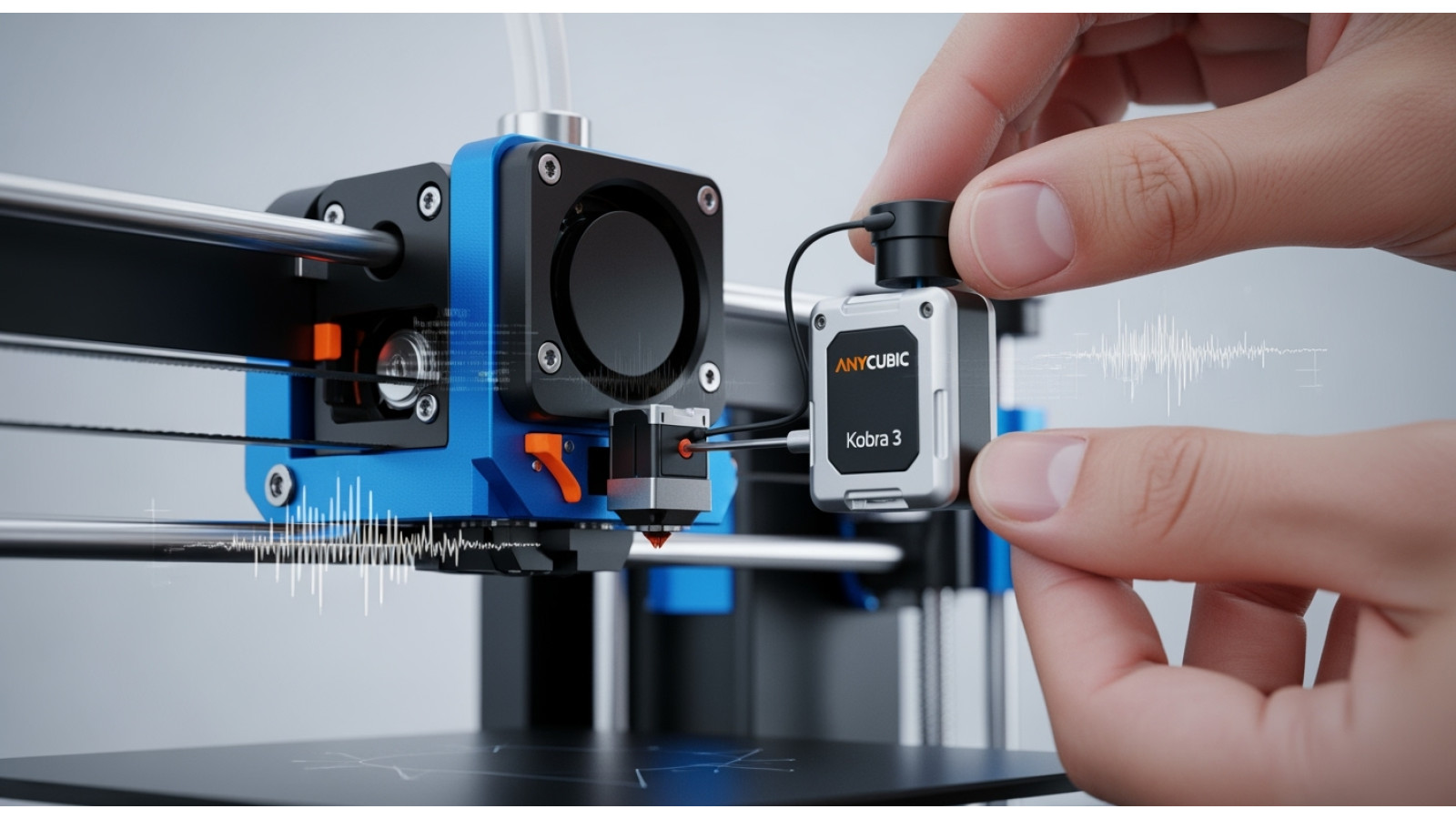

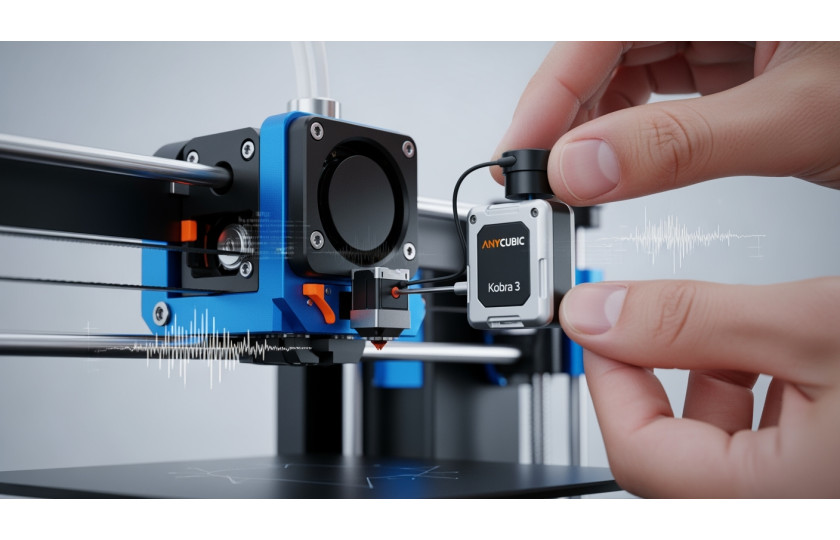

Установите датчик: Закрепите комплектный датчик вибраций на печатающей голове согласно инструкции. Убедитесь, что он надежно зафиксирован.
Подключите датчик: Соедините кабель датчика с соответствующим портом на корпусе принтера.
Запустите калибровку: В меню принтера найдите раздел «Калибровка» (Calibration) и выберите пункт «Компенсация вибраций» (Vibration Compensation) или «Тест резонансов» (Resonance Test).
Дождитесь окончания: Принтер начнет вибрировать и издавать характерные звуки. Это нормально. Процесс займет несколько минут. Не трогайте принтер и стол, на котором он стоит, во время калибровки.
Сохранение результатов: По завершении теста принтер автоматически сохранит вычисленные значения компенсации. После этого датчик можно отсоединить и убрать до следующей необходимости.

Частые ошибки и практические советы

Чтобы получить максимальную отдачу от технологии Input Shaping, избегайте распространенных ошибок:

Ошибка: Не проводить повторную калибровку после изменений в механике.
Совет: Резонансная частота напрямую зависит от массы и жесткости движущихся частей. Если вы заменили сопло, установили новый обдув, прикрутили веб-камеру к голове, сильно натянули или ослабили ремни — обязательно запустите калибровку заново. Даже перемещение принтера на другую поверхность может изменить характер вибраций.
Ошибка: Игнорировать базовые механические проблемы.
Совет: Input Shaping — не волшебная палочка. Он не сможет компенсировать люфт каретки, плохо натянутые ремни или изношенные ролики. Перед калибровкой убедитесь, что вся механика вашего Kobra 3 в идеальном состоянии. Проверьте натяжение ремней и затяжку всех винтов.
Ошибка: Проводить калибровку на шаткой поверхности.
Совет: Установите принтер на максимально прочный, тяжелый и устойчивый стол. Если стол будет шататься вместе с принтером, акселерометр зафиксирует некорректные данные, и результаты калибровки будут неоптимальными.

Заключение

Компенсация вибраций (Input Shaping) — это ключевая технология, которая делает Anycubic Kobra 3 по-настоящему быстрым 3D-принтером, способным выдавать отпечатки высокого качества. Понимание принципов ее работы и своевременное выполнение автоматической калибровки позволит вам полностью раскрыть потенциал вашего устройства, забыв про артефакты «эха» на моделях. Теперь, когда вы знаете, как бороться с вибрациями, изучите и другие наши руководства по настройке, чтобы добиться совершенства в каждой детали. Получите максимум от вашего 3D-принтера!
