Как работает Anycubic Color Engine Pro (ACE Pro)

0 отзывов

Многоцветная 3D-печать всегда была Святым Граалем для энтузиастов FDM-технологии. Система Anycubic Color Engine Pro (ACE Pro) делает эту возможность доступной для владельцев Kobra 3, превращая стандартный принтер в мощный инструмент для создания ярких и сложных моделей. Понимание того, как именно работает этот модуль, является ключом к успешной печати, эффективному решению проблем и полному раскрытию потенциала вашего оборудования. Эта статья детально объясняет внутренние механизмы ACE Pro, чтобы вы могли уверенно печатать несколькими цветами.

Что такое Anycubic Color Engine Pro (ACE Pro)?

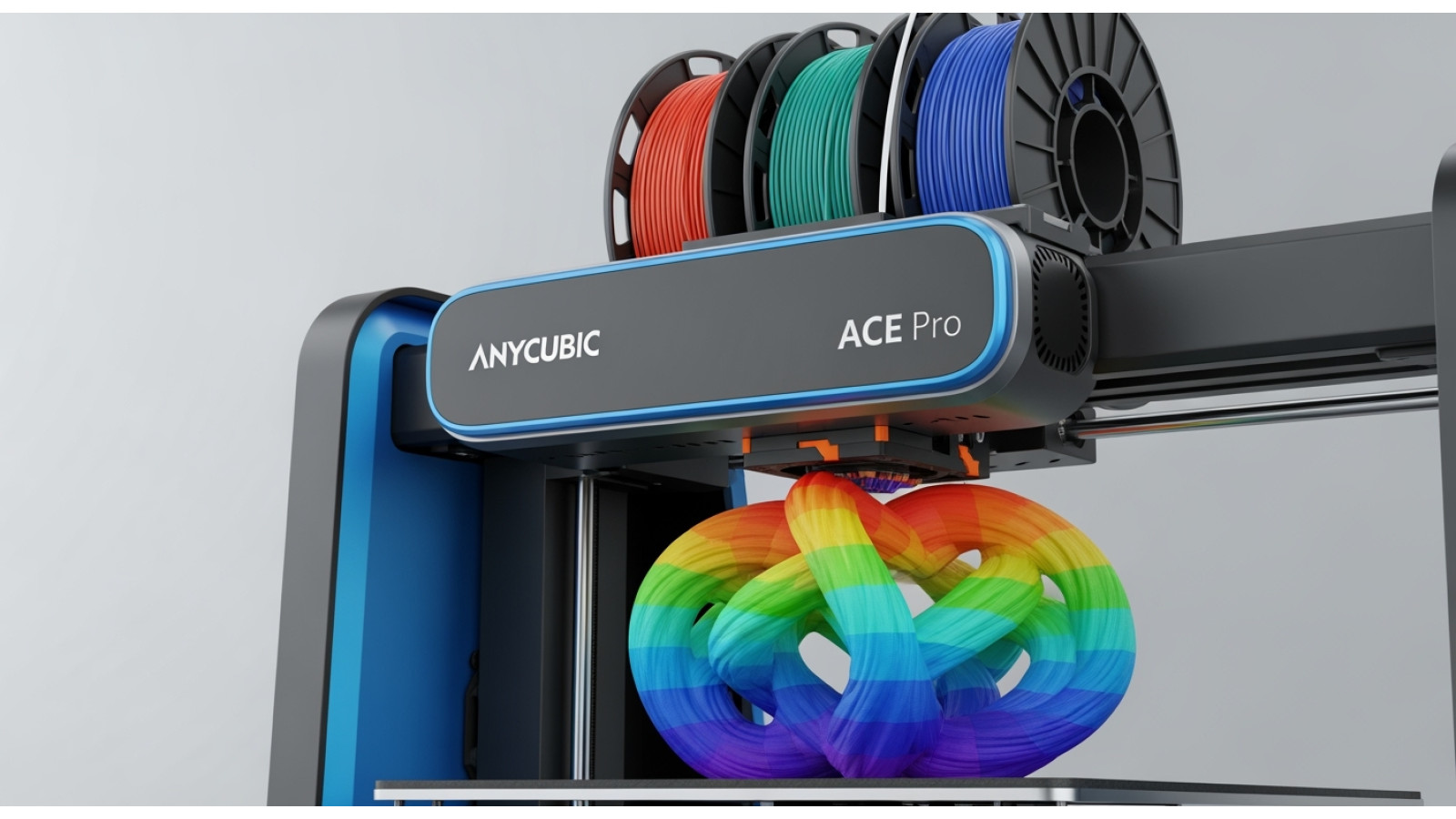

Anycubic Color Engine Pro — это внешнее устройство, которое подключается к 3D-принтеру Anycubic Kobra 3 и позволяет автоматически менять филамент во время печати. Это не просто держатель для четырех катушек, а интеллектуальная система, которая синхронизируется с принтером и слайсером для выполнения сложных последовательностей смены цвета. ACE Pro берет на себя всю рутинную работу: втягивание одного пластика, обрезку, подачу нового и обеспечение плавного перехода, что позволяет печатать модели с использованием до четырех различных цветов или материалов одновременно.

Ключевые компоненты и принцип работы ACE Pro

Чтобы понять, как система достигает такого результата, давайте разберем ее на составные части и рассмотрим пошаговый процесс смены цвета.

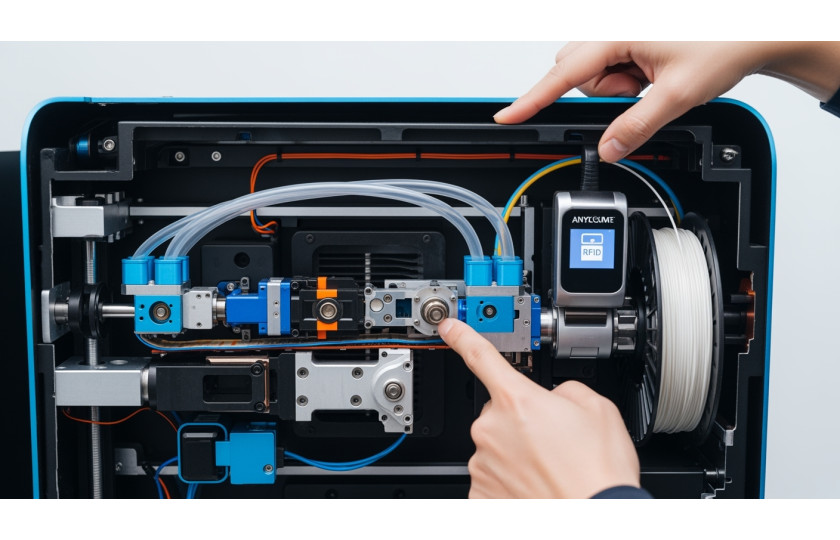

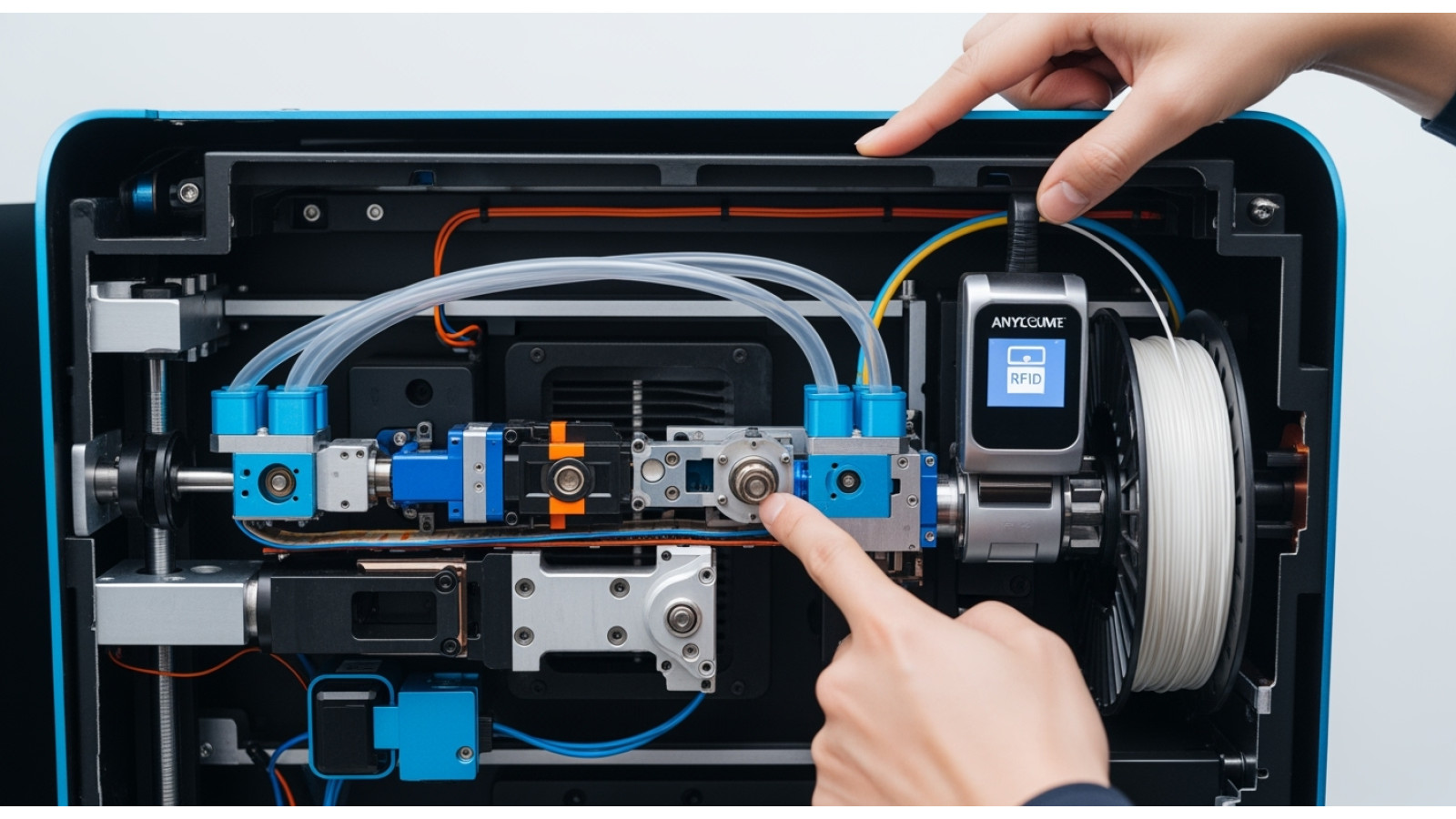

Основные узлы системы:

Слоты для катушек: ACE Pro оснащен четырьмя слотами, каждый из которых имеет ролики для свободного вращения катушки и отдельный мотор-фидер для подачи филамента.
RFID-считыватели: Рядом с каждым слотом расположен RFID-чип, который автоматически считывает информацию с фирменных катушек Anycubic (тип, цвет, остаток пластика), упрощая настройку в слайсере.
Внутренний хаб и резак: Все четыре филамента сходятся в центральный узел, где расположен маленький нож. Его задача — аккуратно обрезать нить перед сменой цвета.
Буфер филамента: Устройство на задней панели, которое компенсирует натяжение и слабину филамента при его быстрой ретракции (втягивании) обратно в систему.
PTFE-трубки: Система из нескольких трубок, которые направляют филамент от каждого слота к центральному хабу, а затем одна общая трубка ведет пластик к экструдеру принтера.

Пошаговый процесс смены цвета:

Когда в G-коде, подготовленном в AnycubicSlicer, встречается команда на смену цвета, запускается следующая последовательность действий:

Сигнал на смену: Принтер завершает печать текущим цветом и отправляет сигнал на ACE Pro.
Ретракция (втягивание) филамента: Активный филамент быстро втягивается из экструдера и PTFE-трубки обратно в ACE Pro. Буфер филамента помогает сгладить этот процесс.
Обрезка: Как только кончик филамента оказывается внутри хаба ACE Pro, срабатывает встроенный резак, который отсекает его. Это необходимо для того, чтобы следующий филамент не зацепился за деформированный или оплавленный кончик предыдущего.
Выбор и подача нового цвета: Система активирует мотор-фидер нужного слота. Новый филамент подается по PTFE-трубкам через весь путь до самого экструдера принтера.
Прочистка сопла (Purging): Это критически важный этап. Чтобы в сопле не осталось следов старого цвета, принтер выдавливает определенное количество нового пластика. Обычно это происходит в специальную «башню прочистки» (purge tower/wipe tower), которая печатается рядом с основной моделью, или в заполнение (infill) самой модели, если это позволяет геометрия.
Возобновление печати: После полной прочистки сопла печатающая головка возвращается к модели и продолжает печать уже новым цветом.

Весь этот цикл повторяется каждый раз, когда требуется смена материала, и происходит полностью автоматически, без вмешательства пользователя.

Частые ошибки и практические советы

Даже с такой умной системой могут возникать трудности. Вот несколько советов, как их избежать:

Проблема: Цвета смешиваются на модели.
Решение: Скорее всего, недостаточен объем прочистки. В настройках AnycubicSlicer увеличьте объем материала для purge tower. Стандартного значения может не хватать, особенно при переходе от темного цвета (например, черного) к светлому (например, белому).
Проблема: Филамент застревает при подаче или ретракции.
Решение: Убедитесь, что катушки с филаментом намотаны ровно и без перехлестов. Проверьте путь PTFE-трубок — они не должны иметь резких изгибов или переломов, создающих излишнее трение. Также убедитесь, что кончик филамента при первой загрузке в ACE Pro обрезан ровно под углом 45 градусов.
Проблема: ACE Pro не видит филамент.
Решение: Если вы используете фирменные катушки с RFID, убедитесь, что катушка установлена правильно и чип находится напротив считывателя. Если вы используете пластик стороннего производителя, не забудьте вручную указать его тип и цвет в слайсере перед нарезкой модели.
Проблема: Громкие щелчки во время работы.
Решение: Легкие щелчки от резака — это норма. Однако если вы слышите хруст или сильные щелчки от моторов подачи, это может указывать на застревание филамента. Немедленно остановите печать и проверьте весь путь пластика.

Изучив эти принципы, вы сможете не только печатать готовые многоцветные модели, но и самостоятельно диагностировать и устранять большинство возникающих проблем. Экспериментируйте с настройками прочистки и комбинациями материалов, чтобы получить максимум от вашего Anycubic Kobra 3 с системой ACE Pro. Перейдите в наш раздел с руководствами, чтобы узнать больше о практических аспектах настройки многоцветной печати.
